自吸泵原理（自吸泵原理圖解）

自吸泵原理（自吸泵原理圖解）


1 自吸泵原理是：

在水泵運轉前，在泵腔內存有一定量的水，泵起動后由于葉輪的旋轉作用，使吸水管路的空氣和水充分混合，并被排到氣水分離室。氣水分離室上部的氣體逸出，下部的水返回葉輪，重新和吸入管路的剩余氣體混合，直到把泵及進水管路內的氣體全部排盡，完成自吸，使水泵進入正常工作狀態。自吸泵從工作原理上可分為內混合和外混合兩種型式。
1-1 內混式自吸泵

內混式是指在葉輪進口附近進行氣液混合的，其原理如圖所示。自吸泵啟動前，泵體內（科奕凱智能泵：kvvs.cn）灌入適量的液體（淹沒葉輪），回流閥打開，壓入室與吸入室相通，葉輪旋轉后，將吸入室和葉輪中的液體，經葉輪輸送到壓出室中去，葉輪進口處形成負壓，吸入管路中的壓力高于吸入室的壓力，因而使吸入閥打開，吸入管路中的氣體經吸進入葉輪，壓出室中的液體經回流閥孔、吸入室，又被吸到葉輪進口進行氣液混合，葉輪并將氣液混合物輸送到壓入室中去，由于氣液分離室容積足夠大，使得流速降低，靠液體和氣體比重的不同而進行氣、液分離，氣體經壓出管路排出，液體又經回流閥孔被吸進葉輪再與氣體進行混合，依次循環，直至吸入管路內的氣體被排凈為止，這時自吸泵就完成了自吸過程而達到正常工作。
1-2 外混式自吸泵

外混式是指在葉輪外緣進行氣、液混合的，其工作原理如圖所示。自吸泵啟動前，泵體內灌入適量的液體, 當葉輪旋轉后，將吸入室和葉輪中的液體經葉輪輸送到壓出室中去，葉輪進口處形成負壓，吸入閥打開，?使氣液混合物經壓出室到容積足夠大的氣液分離室中去，由于流速降低，靠液體和氣體的比重不同而進行分離，氣體經壓出管路排出，液體經外流道又回到葉輪外緣。依次循環，直至吸入管路內的氣體被排凈為止，這時泵就完成了自吸過程而達到正常工作。
1-3 自吸泵保證自吸力的要領
(1)保證自吸泵停車后，泵體內儲存足夠的液體，為此需要在泵體的進口處配有單向閥，并且泵體進口高 于葉輪中心線，以防止泵體內的液體在泵停車后因虹吸作用而被排到吸入池中去。
(2)有效地進行氣液分離，為此需要有足夠容積的氣液分離室，自吸泵泵體的出口到葉輪中心線有足夠的高度。
(3)分離出來的液體不斷返回到葉輪中去，為此，對于內混式自吸泵要有回流孔，對于外混合式自吸泵要有足夠大的流道，使分離后的液體返回葉輪中.



2自吸泵原理圖解

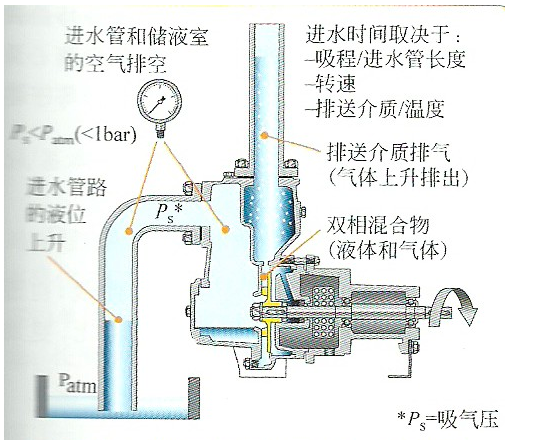

2-1 自吸泵氣液分離工作原理圖

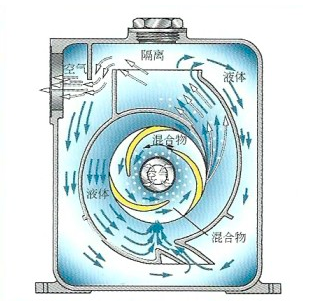

2-2 自吸泵氣液分離室結構圖


2-3 自吸泵工作原理圖之初次進水設計圖

2-4 自吸泵工作原理圖之動態氣液分離路徑圖

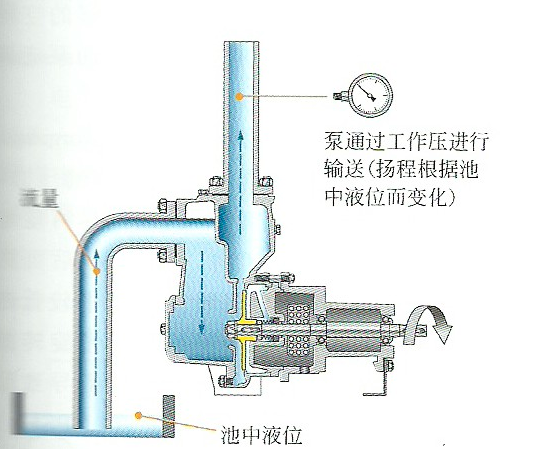

2-5 自吸泵工作原理之壓力流向圖
