磁力泵結構圖（磁力泵工作原理）

磁力泵結構圖（磁力泵工作原理）


1. 磁力泵結構圖

通過磁力泵構造圖可以直觀清晰的認識各型號泵體（科奕凱智能泵：kvvs.cn）內部結構組成，科奕凱智能泵業現能為客戶提供多達十多款磁力泵，更有詳細的內部結構圖及拆解視頻可供參考，詳細可參閱以下內容。

關于磁力泵構造圖，現存的磁力泵大多是由電動機、磁力偶合器、離心泵這三個部件組成，因型號的不同在內部結構上有所差別，以區分不同的適用場景，但整體而言還是被用于運輸各種不能泄露的腐蝕性液體，而在此基礎上，為處理各種復雜介質衍生出高溫型、自吸式、耐腐蝕性、小微型等等多種磁力泵。

為便于各位對磁力泵構造圖有更多認識，以下簡單介紹兩款在各個工業領域都較為常見的機泵，以供參考。

AX型磁力驅動離心泵：基于傳統磁力泵在制作技術、材質、工藝方面都進行升級改良，并解決了以往隔離套和葉輪容易損壞的難題，讓整體性能更為出色。在組成部件方面，主要是泵體、葉輪、密封圈、隔板、內磁鋼總成、外磁鋼總成、聯接架、電機、軸承、軸承壓蓋、泵軸、隔離套、動環靜環等。

AG型工程塑料磁力驅動泵：相比其他磁力泵，在結構上更為緊湊，體積小巧，在日常使用中有著低噪音、運行可靠、維護使用方便的有點。內部結構方面，主要由泵體、密封圈、隔離套、葉輪、內磁鋼總成、泵軸、軸承、外磁鋼總成、止推環、聯接架、電機、靜環、動環等組成。

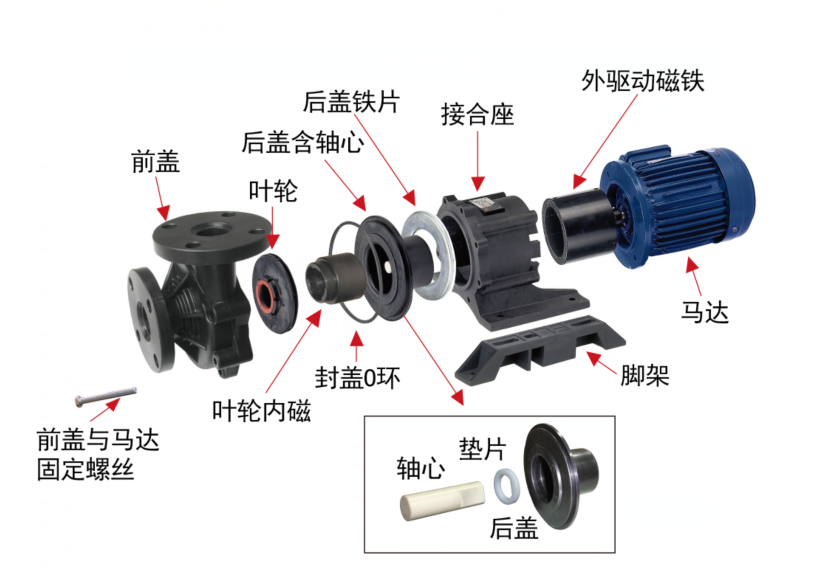

結構圖：

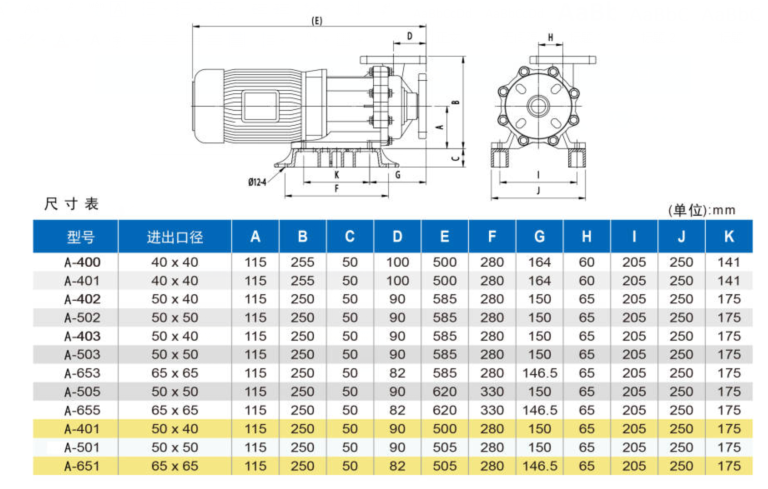

尺寸圖：

經過上文介紹，相信各位也對磁力泵構造圖有了簡單認識，若有意知悉更為詳細的細節事宜，可直接查看站內對應的產品拆解視頻，也可直接咨詢科奕凱客服。


2. 磁力泵工作原理

磁力泵的工作原理是:當電機設備帶動外磁轉子運動時，磁場穿透隔離套，使被葉輪連接的內磁轉子也跟著外磁轉子一起運動，從而達到二者同步運行。即:轉速相同的效果，將容易泄露的動密封結構轉變成零泄漏的靜密封結構。
磁力傳動泵也稱磁力泵，其顯著特點是該泵無軸封部件，即不存在動密封泄漏點。磁力傳動泵由泵、磁力傳動器、磁力傳動泵的特有結構部分和電機組成。其關鍵部件磁力傳動器由外磁轉子、內磁轉子和不導磁的隔離套組成。根據磁場能穿透空氣隙和非磁性介質原理，當電機帶動外磁轉子旋轉時，通過磁力線的作用耦合了與葉輪相聯的內磁轉子作同步旋轉，實現了力矩的非接觸式傳遞，由原來常規泵的一根軸加設軸封部件改為兩根軸加設隔離套結構，將動密封轉化為靜密封，從而徹底解決了介質的泄漏問題。

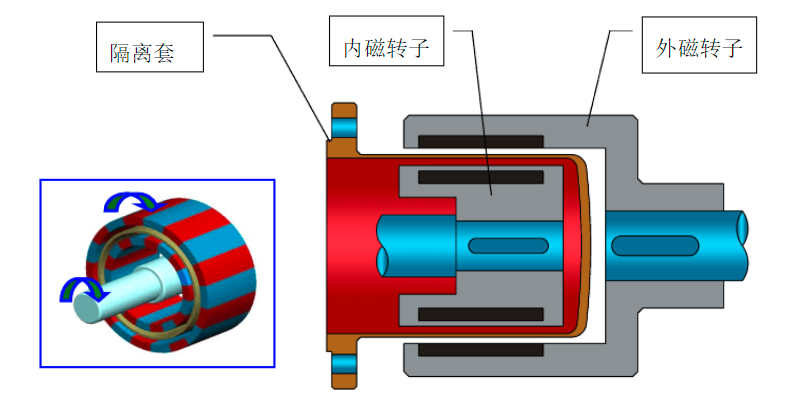

磁力傳動結構示意圖

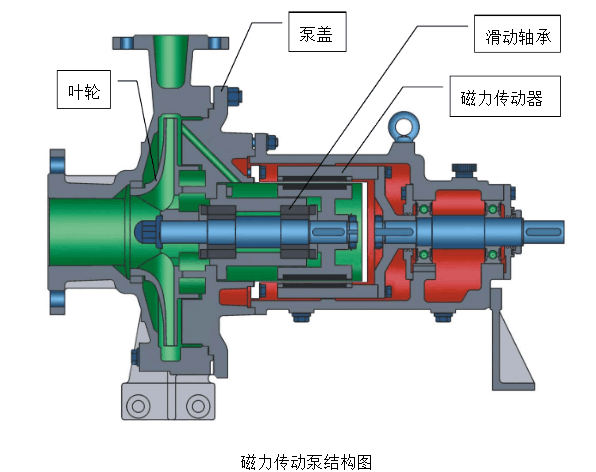

磁力傳動泵結構圖：
