一、磁力泵工作原理是什么？

磁力泵工作原理是電動機帶動磁力泵外磁轉子通過磁場作用與（科奕凱智能泵：kvvs.cn）內磁轉子連接并且?guī)?dòng)磁力泵的葉輪運轉，當磁力泵里面充滿了液體時，葉輪在電動機高轉速的運行帶動下，在轉動過程中一面不停的吸入液體，一面又連續將吸進的液體排出，葉輪使其液體在泵里旋轉，像這樣連續不斷的工作，介質在壓力及速度能的作用下，而產生了離心力。就這樣在離心力的作用下，液體沿葉輪流道從葉輪中心向周?chē)Τ觯俳?jīng)過泵殼排出管道，就這樣把介質輸送到*終目的地。

磁力泵的磁力傳動是在普通離心泵基礎上的應用，與一切磁傳動原理一樣，是利用磁體能吸引鐵磁物質以及磁體或磁場之間有磁力作用的特性(而非鐵磁物質不影響或很少影響磁力的大小)，無接觸地透過非磁導體(隔離套)進行動力傳輸，這種傳動裝置稱為磁性聯軸器。

電動機通過聯軸器和外磁鋼連在一起，葉輪和內磁鋼連在一起。在外磁鋼和內磁鋼之間設有全密封的隔離套，將內、外磁鋼完全隔開，使內磁鋼處于介質之中．電動機的轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動，達到輸送介質的目的。

磁力隔離泵的定子與轉子完全隔離，完全避免了傳統的電機水泵（科奕凱智能泵：kvvs.cn）存在的液體泄漏問題。

二、磁力泵內部結構原理圖詳解

磁力泵由哪些零部件組成的呢？今天為大家簡單介紹一下磁力泵組成的零部件，僅供大家參考，以下是詳細內容:

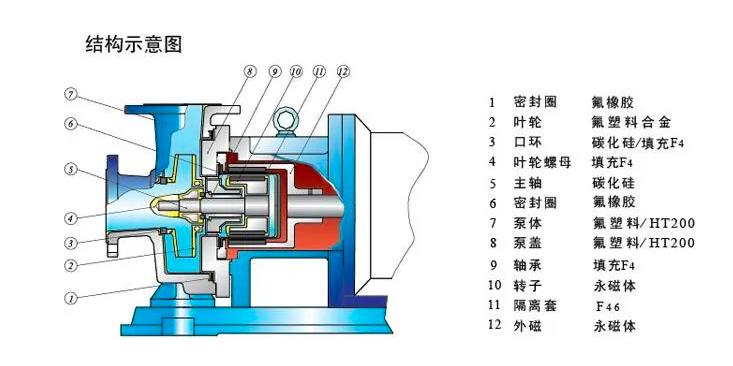

1、CQB磁力泵結構圖

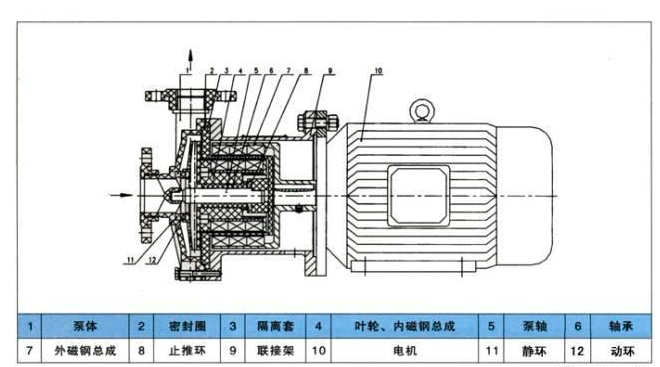

2、氟塑料磁力泵結構圖

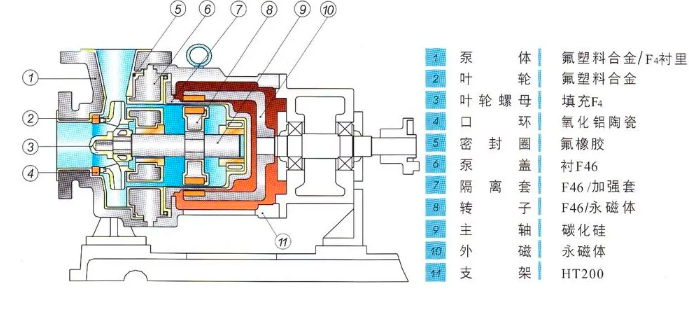

3、CQF磁力泵結構圖：

4、結構圖詳解：

A、殼體部分：由泵體、泵蓋等組成，它承受泵的全部工作壓力；泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。

B、轉子部分：分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。

泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。

驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

C、連接部分：由連接架、軸承箱等部分組成起連接支（科奕凱智能泵：kvvs.cn）撐作用的靜止連接件?；瑒?dòng)軸承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。

D、傳動部分：泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

E、內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。

F、隔離套：隔離套是能徹底實現磁力泵完全無泄漏這一有點的唯一零件。

由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。

以上文章部分內容引用：磁力泵-百度百科
