一、磁力驅動離心泵的檢驗標準

磁力驅動離心泵水力結構與原離心泵基本相似，介質在泵中的運動十分復雜，至今還不能完全用解析的方法確定泵在不同的工況下的特性。因此，泵的檢驗與試驗對于泵的設計、生產和使用都具有重要意義，是提高泵技術水平的重要措施之一。

關于磁力驅動離心泵的檢驗和試驗的標準很多，本書以兩個比較權威的GB/T 3215--2007和 API 685-2000標準進行舉例說明。

GB /T 3215—2007《石油、重化學和天然氣工業用離心泵》中的規定

（1）磁力驅動離心泵的材料檢驗驗收

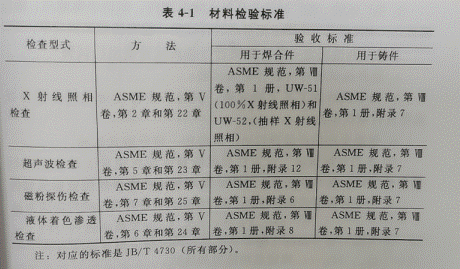

磁力驅動離心泵的材料在使用上，除了要符合相應的國家、部頒標準（表4-1）外，關鍵零件材料的強度、焊接及密封面等應由制造廠家根據標準及有關規定或由用戶提出的條件和要求做下列檢驗、測定。

檢驗、測定的主要內容有:

①超聲波檢驗；

②X射線照相；

③著色滲透檢驗；

④磁粉探傷檢驗。

以上檢驗方法和驗收標準應按國家相關標準執行。

（2）靜水壓試驗

承受液壓零件，應按下（科奕凱智能泵：kvvs.cn）列規定進行密封性試驗和水壓強度試驗，在保壓不少于10min內，零件不得有漏水或冒汗等缺陷。

①用常溫清水做水壓試驗。

②殼體試驗壓力為工作壓力的1.5倍。

③軸承冷卻室試驗壓力為0.8MPa；加熱室（保溫套）試驗壓力為規定工作壓力的1.5倍,但不低于0.8MPa。

④輔助管路的試驗壓力應為工作壓力的1.5倍。

（3）性能試驗

性能試驗是為了確定泵的揚程、軸功率、效率和流量之間的關系的實驗。磁力驅動離心泵從零流量開始，至少要測到Z大流量點（額定點的120%）的115%；混流泵、軸流泵和旋渦泵從閥門全開狀態開始,至少要測到*小流量點的85%。測量點要均布在整條曲線上。

①試驗范圍和項目

a.型式試驗 運轉試驗、性能試驗、汽蝕試驗以及必要時進行的噪聲和振動試驗

b.出廠試驗 出廠試驗是在泵工作范圍內，包括小流量點、規定流量點、大流量點三個以上流量點進行試驗，檢查揚程和軸功率。

凡屬下列情況之一者，必須進行型式試驗或出廠試驗

a．新產品試制每臺進行型式試驗；

b.由于設計或工藝上的變更，引起某些特性變化時，每臺都需要進行型式試驗。

c.批量生產的產品進行出廠試驗和一部分型式試驗。

②水力性能試驗 水力性能試驗是指泵在裝置工作臺上進行的負荷測試，是對泵流量、揚程、效率和軸功率等性能數據實驗。

a.對于進行型式試驗的泵，評定性能試驗是否合格的判定式為：

式中Qsp，Hsp——規定點的流量和揚程；

XQ，XH——流量、揚程*大允許總誤差和制造容差（B級:XQ-0.04，XH=0.02。C級:XQ=0.07，XH=0.04）；

△Q，△H——規定點的性能與試驗曲線的水平距離和垂直距離（圖 4-1）。

如果上式≥1，則滿足性能要求；如果上式<1，則表示未滿足規定的性能。

離心泵流量試驗時，應從零流量點開始，至少要測試到大流量點的115%，取13個以上測量點；混流、軸流泵的磁力驅動離心泵試驗從閥門全開狀態開始，至少要測試到小流量點85%，取13個以上測量點。

磁力驅動離心泵的效率是由圖中A2點確定。B級，A2點的（科奕凱智能泵：kvvs.cn）效率值至少應是規定點的0.972，機組效率則為0.975；C級，A2點的效率值至少應是規定點的0.95，機組效率則為0.955。

b.對于進行出廠試驗的磁力驅動離心泵，其試驗性能曲線應與標準性能曲線相比較，規定點的性能允差和效率允差需符合上述規定，其余點的性能允差，對于C級試驗，必須符合下列要求：揚程±6%，流量±8%，軸功率±8%。

（4）汽蝕余量試驗

汽蝕實驗是確定臨界汽蝕余量與流量之間的關系，或者是驗證磁力驅動離心泵的臨界汽蝕余量小于或等于規定的必需汽蝕余量。

臨界汽蝕余量 NPSHc。應小于或等于規定的必需汽蝕余量 NPSHr。

在H-NPSH曲線上，取揚程下降值達到（2＋k/2）H/100時的NPSH值，作為泵的臨界汽蝕余量NPSHc值。

k為型式數，k= 2πnQ1/2 /60（gH）3/4。式中，n為轉速，r/min；Q為流量（雙吸泵為1/2Q），m3/s；H為揚程（多級泵取單級揚程），m；g為重力加速度，m/s2。

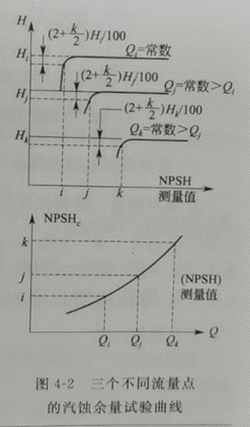

在磁力驅動離心泵的工作范圍內，應在包括小流量點、規定流量點和大流量點三個以上不同流量點進行汽蝕試驗（圖4-2）。

5）運轉試驗

運轉實驗主要是為了檢查磁力驅動離心泵的軸承溫升、密封溫升、密封的泄漏情況、噪聲振動情況以及密封環、平衡盤、軸承等處的磨損情況而進行的實驗。

①軸承溫度 泵的軸承*高工作溫度不超過80℃。

②振動 泵在正常運轉時，在軸承體上測得均方根振動速度μrms≤4.5m/s，相對應的峰值振幅如圖4-3所示。

③噪聲測量 需滿足有關規定。在任何情況下，磁力驅動離心泵噪聲級不允許超過140dB（聲壓級）

二、磁力泵如何選型

磁力泵的種類很多，在設計裝置設備時，要確定泵的用途和性能參數并選擇泵型。

磁力泵選型使用注意事項

1、使所選泵的型式和性能符合裝置流量、揚程、壓力、溫度等工藝參數的要求，重要的是確定電壓，揚程，以及在揚程多高的時候達到多少流量。詳情請參考揚程-流量曲線圖。

2、必須滿足介質特性的要求

對輸送易燃、易爆有毒或貴重介質的泵，要求軸封可靠或采用無泄漏泵，如磁力驅動泵(無軸封，采用隔離式磁力間接驅動)

對輸送腐蝕性介質的泵，要求對流部件采用耐腐蝕性材料，如氟塑料耐腐蝕泵。

對輸送含固體顆粒介質的泵要求對流部件采用耐磨材料必要時軸封用采用清潔液體沖洗。

3、機械方面要求可靠性高、噪聲低、振動小。

4、正確計算泵采購的投入成本，對泵生產廠家進行考察（科奕凱智能泵：kvvs.cn），要求其設備質量好，售后服務好，備件能及時供應。

5、對輸送腐蝕性介質的泵，要求對流部件采用耐腐蝕性材料，如氟塑料耐腐蝕泵。

以上文章部分內容引用：教你如何正確選擇磁力泵的型號-搜狐網

磁力驅動離心泵的檢驗標準-搜狐網
