A、磁力泵怎么拆及注意事項

一、磁力泵拆裝正確的方法如下

1.操作人員在拆卸磁力泵的時候，請先切斷電源以及電動機的電源接線，斷電之后才可以拆卸，避免發生觸電等事故。

2.其次要關閉磁力泵的管路進口以及出口閘閥與生產系統隔離。

3.磁力泵的拆卸步驟由電機端向泵殼端逐件解體。

4.擰下電機與托架連接螺栓上的螺母，然后擰下電機與底座間固定螺栓和螺母，將電機向后拉出卸下外磁轉子。

5.拆下托架與泵體之間的連接螺栓、螺母，卸下托架。

6.拆下隔套與泵蓋之間的固定（科奕凱智能泵：kvvs.cn）螺栓、螺母，卸下隔套。

7.將泵蓋連同內磁部件、葉輪、軸承、泵軸整體卸下。

8.拆下內磁部件與泵軸連接的固定螺母，卸下內磁轉子。

9.拆下葉輪與泵軸連接的固定螺母，卸下葉輪、軸承、泵軸等零件。

二、磁力泵拆裝注意事項

1.首先，根據磁力泵的去除順序，一些小部件不能拆卸，盡可能不去拆掉。

⒉.每拆卸一個重要部件請做好自己記錄。如磁力泵和電動機通過轉子的對中尺寸信息數據，相關工作部件螺絲可以拆卸過程前后的長度不同尺寸，泵軸、磁力泵的軸承、磁力泵的軸套、平衡盤以及磁力泵的葉輪間隙等。

3.拆卸前必須標記每個零件的位置和方向。拆卸后，零件應按拆卸順序放置，以防止重新裝配時裝配位置錯誤。磁力泵的葉輪、軸瓦、軸套等部件雖然具有互換性，但在裝配時不能隨意改變位置。否則，磁力泵轉子的平衡會受到干擾，原有的維修問題就會出現，甚至出現其他故障問題。

4.原安裝間隙較小的零部件，在拆卸過程中應防止左右晃動，損壞零部件。

5.拆卸兩個組合零件時，如果零件上有頂出孔，應通過頂出孔拆卸。當兩個組合件因生銹或其他原因無法拆卸時，可將組合件在煤油中浸泡一段時間后再拆卸;如果拆不下來，可以先用加熱法加熱零件外層再拆。當零件外層受熱膨脹，但零件內層尚未膨脹時，盡快將兩部分分開。

6.在拆卸過程中可以盡量選擇使用拆卸泵（科奕凱智能泵：kvvs.cn）類產品的專用工具。

7.磁力泵零件的清洗也很重要?？墒褂妹河汀⒉裼突?qū)I(yè)除銹劑去除零件上的污垢和鐵銹。不銹鋼磁力泵需要焊接的零件可用四氯化碳和丙酮清洗。干銹可用鏟子或砂紙打磨去除。

8.在組裝零件的過程中，氟塑性磁泵內部間隙校正，可以依靠更換墊片厚度，調整螺栓的緊度，調整每個螺栓的平衡，如有必要，還可以改變部件尺寸，達到目標。

B、磁力泵拆解圖

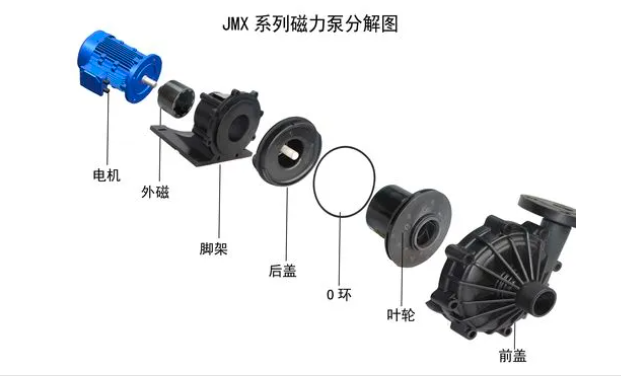

1、JMX系列磁力泵分解圖

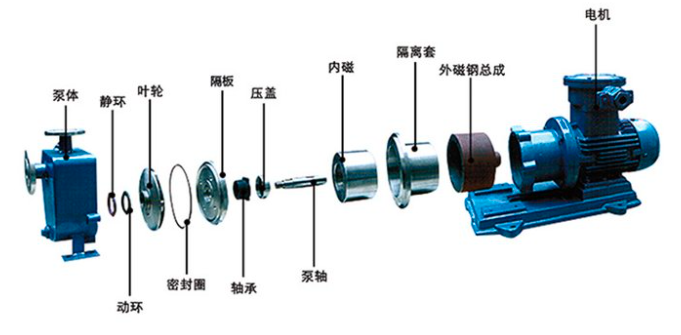

2、不銹鋼自吸式磁力泵拆解圖

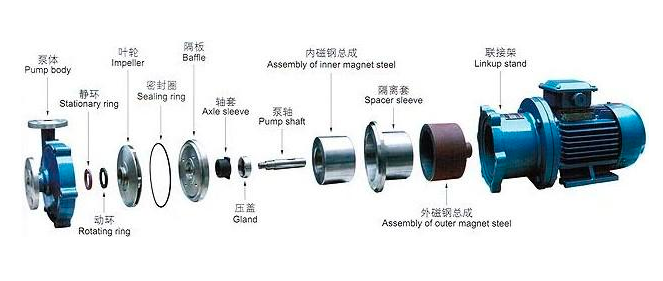

3、襯氟塑料磁力泵
