一般高速高壓泵都會有小流量要求的，主要是從安全角度考慮的。我們現場試泵有親身體會，低于小流量時泵體震動、聲音很大，而剛啟動時運行不穩，不會立即并入系統的，待穩定后才會并的。在這時就要走回流線運行的。其實很好理解的，大排量汽車在低速行駛的時候不好控制和這道理差不多的，高速泵的回流性不好，出口不能憋壓。該線有地方也叫試泵線。


1 小回流線的作用：

  1 保證離心泵的小流要求

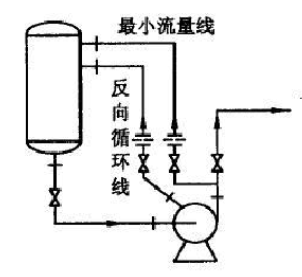

  離心泵在啟動時,為了使出口壓力達到一定值,減少電動機啟動電流，要求在出口閥關閉或部分關閉的情況下啟動。但是對于某些離心泵,由于泵內葉輪和泵體間隙很小,流體易汽化,這類離心泵在啟動和運轉的時候必須有一定流量。如果這類離心泵在沒有液體流出的情況下運轉（即密閉運轉），泵內液體將產生渦流，使其發熱汽化而發生氣蝕或者憋壓,易造成泵損壞。為了保證這類離心泵安全啟動和正常運轉，要求泵有小排出流量.此值稱之為離心泵的小流量。 通常小流量由泵制造廠規定。為了保證小流量,在離心泵出口管道上加一條返回線，成為小流量線（見圖1）。在小流量線上使用限流孔板.即使發生誤操作將泵出口閥關閉時，也能保證離心泵安全運轉,不致造成損壞。
  用限流孔板好處是不需人工調節,如果只用截止閥調節,很難控制流量在泵的小流量附近，要么大，要么小。所以還是要有限流孔板。

總結：
一般離心泵要設置回流管線，一是可以充當小回流線，當用戶流量小于泵的額定流量30%時，起保護泵的作用；二是使儲罐內的物料流動起來，避免罐內某些地方有死區，物料發生聚合、沉淀、變質等。

2. 泵的6種保護線，都有什么作用

泵的保護線有6種，其作用是為了使泵體不受損害和正常運轉，根據使用條件設置泵的保護管線。

（1）暖泵線——在輸送介質溫度大于200℃的高溫油品時，有備用泵的情況下應設（科奕凱智能泵：kvvs.cn）置DN20～25暖泵線，為避免切換泵時高溫液體急劇涌入待運行的泵內,使泵體、葉輪受熱不均勻而損壞或變形，致使固定部分和旋轉部分出現卡住現象；
（2）小流量線——當泵的工作流量低于泵的額定流量30％時，應設置泵在低流量下正常運轉的小流量線，由于泵在低效率下運轉，使入口部位的液溫升高，蒸汽壓增高，容易出現汽蝕；

（3）平衡線——對于輸送常溫下飽和蒸汽壓高于大氣壓的液體或處于泡點狀態的液體，為防止進泵液體產生蒸汽或有氣泡進入泵內引起汽蝕應加平衡線；

（4）旁通線——用于泵的試運轉或非正常操作狀態下出口主閥關閉時，仍能使泵處于運轉。一般在閥前后壓差非常高的場合設置帶有限流孔板的旁通閥，同時，旁通線還有減少管線振動和噪聲的作用；

（5）防凝線——輸送在常溫下凝固的高傾點或高凝固點的液體時，其備用泵和管道應設防凝線，以免備用泵和管道堵塞，一般設兩根管徑 DN20 防凝線。其中一根從泵出口切斷閥后接至止回閥前，與上述旁通線基本相同，防凝線的安裝，應使泵進出口管線的“死角”少；

（6）安全閥線——對于電動往復泵、齒輪泵和螺軒泵等容積泵，在出口側設安全閥線，當出口壓力超過定壓值時，安全閥起跳，流體返回泵人口管。管線應盡量布置緊湊，且不影響操作。
